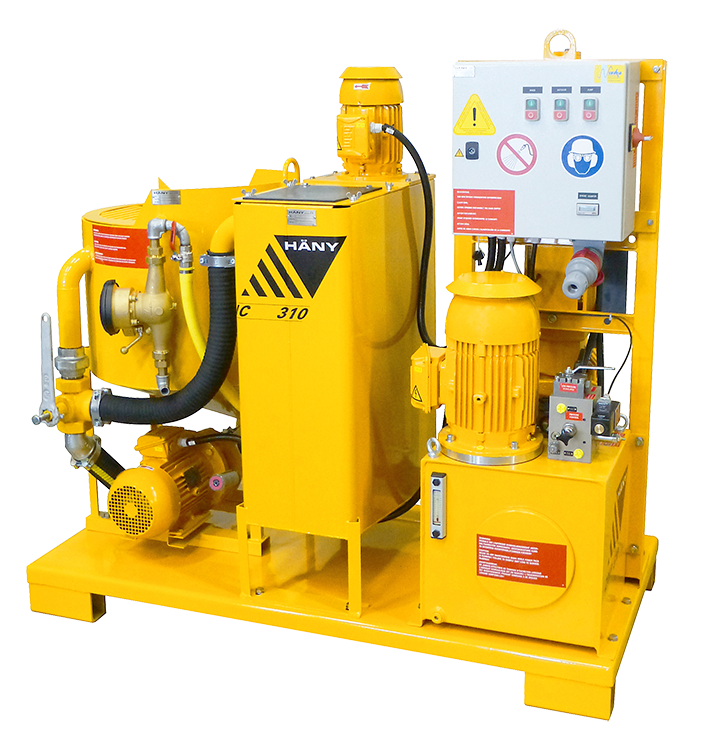

Haeny IC310 E Инъекционно-цементационная станция

Описание продукта:
INJECTO-COMPACT (IC) 310 - компактная установка для цементных растворов  состоящая из:
— смесителя с большой силой среза HCM 100,
— миксера HRW 150,
— насоса для мазилки ZMP 6109V

Агрегат IC 310 подходит для смешивания и добавления всех распространенных видов цементных смесей до 5 мм зернометрического состава. Благодаря компактным и функциональным характеристикам отдельных компонентов, с оборудованием легко работать одним оператором. Основа спроектирован таким образом, чтобы могла приподниматься с центральных точек, или вилочным подъемником, с любой стороны. Оборудование просто в эксплуатации, обслуживании и чистке.

СМЕСИТЕЛЬ С БОЛЬШОЙ СИЛОЙ СРЕЗА HCM 100

Смеситель состоит из смесительного резервуара и высокоскоростного смесительного насоса. Специальный смесительный эффект достигается очень высокой турбулентностью, создаваемой в корпусе насоса. Турбулентность, с большой силой среза, отделяет цементные или бентонитные частицы, что ведет к полной гидратации суспензии. Для смешивания суспензии с низким соотношением воды / цемента или растворов, может быть инсталлирован дополнительный смесительный агрегат (опция) к смесительному резервуару для гарантирования эффективного предварительного увлажнения сухих смесителей.

МЕШАЛКА HRW 150

Мешалка HRW 150 используется в качестве резервуара для сохранения между смесителем и насосом для разбрызгивания раствора, при этом обеспечивается непрерывная работа прибора. Миксер не допускает осаждение цементных частиц суспензии.

НАСОС ДЛЯ ЦЕМЕНТНЫХ РАСТВОРОВ ZMP 610V

Насос ZMP 610V является вертикальным насосом с поршнем единичного действия, приводимым в движение специальной гидравлической системой. Благодаря уникальному дизайну этой системы, возвратный или всасывающий ход всегда осуществляются на высокой скорости. Поэтому спад давления напоминает такой насоса двойного действия и является минимальным. Преимуществом высокой скорости при всасывающем ходе является то, что смесь проходит через всасывающий клапан при относительно высокой скорости. Таким образом, тяжелые частицы, которые оседают или прилипают к всасывающему клапану при рабочем ходе, будут вытеснены, а клапан не будет загрязняться. Смеси с низким соотношением воды / цементных и песочных частиц с размером до 5 мм не создают никаких проблем. Насос ZMP 610V оснащен точным манометром и расходомерным клапаном, которые позволяют плавную предварительную и независимую настройку и давления, и расходования. Когда будет достигнуто предварительно заданное давление, насос автоматически останавливается и поддерживает это давление без колебаний, чтобы достичь целостного заполнения раствором. Для непрерывной работы в жарких климатических условиях, гидравлический силовой блок оснащен связью для охлаждения гидравлического масла.

Область применения:
- подходит для смешивания и добавления всех распространенных видов цементных смесей до 5 мм зернометрического состава.


Технические характеристики:
- производительность, мак. (W/C = 1) м3/ч - 1.5
- давление, макс. бар 100
- давление, мин. бар 3
- размер частиц, макс. мм 5
- соединение с водой BSP 3/4
- используемый объем HCM л 100
- циркулирующая емкость л/мин 540
- используемый объем HRW л 150
- потребляемая мощность 50 Гц - 9,1 кB/  60 Гц - 10,5 кВ
- вес кг 625
- соединение с охлаждающей жидкостью BSP 3/8
- расход охлаждающей жидкости л/мин 2-3
- сброс BSP 1"
